熱收縮帶試件制備：
實驗室鋼試件制備：按照補口防腐層材料的安裝要求，將補口材料安裝在φ89mm～φ114mm管徑范圍的帶有防腐層（三層結(jié)構聚乙烯或單/雙層熔結(jié)環(huán)氧粉末或無溶劑液體涂料）的管段上，制成模擬補口試件。管段長度約300mm。
現(xiàn)場測試：在補口金屬部位和管體防腐層搭接部位進行剝離強度測試。
熱收縮帶剝離試驗步驟:
1、剝離強度測試時間：熱熔膠型聚乙烯熱收縮帶應在補口完成24h后進行。
2、測量熱收縮帶剝離試驗部位的防腐層表面溫度，測試應在25℃±5℃的溫度下進行。
3、應先將熱收縮帶防腐層沿環(huán)向劃開寬度約為20mm、長100mm左右的長條, 劃開時應劃透防腐層直至所要測量的界面；撬起剝離條一端約20mm，將防腐層通過夾具固定在測力計的拉鉤上。

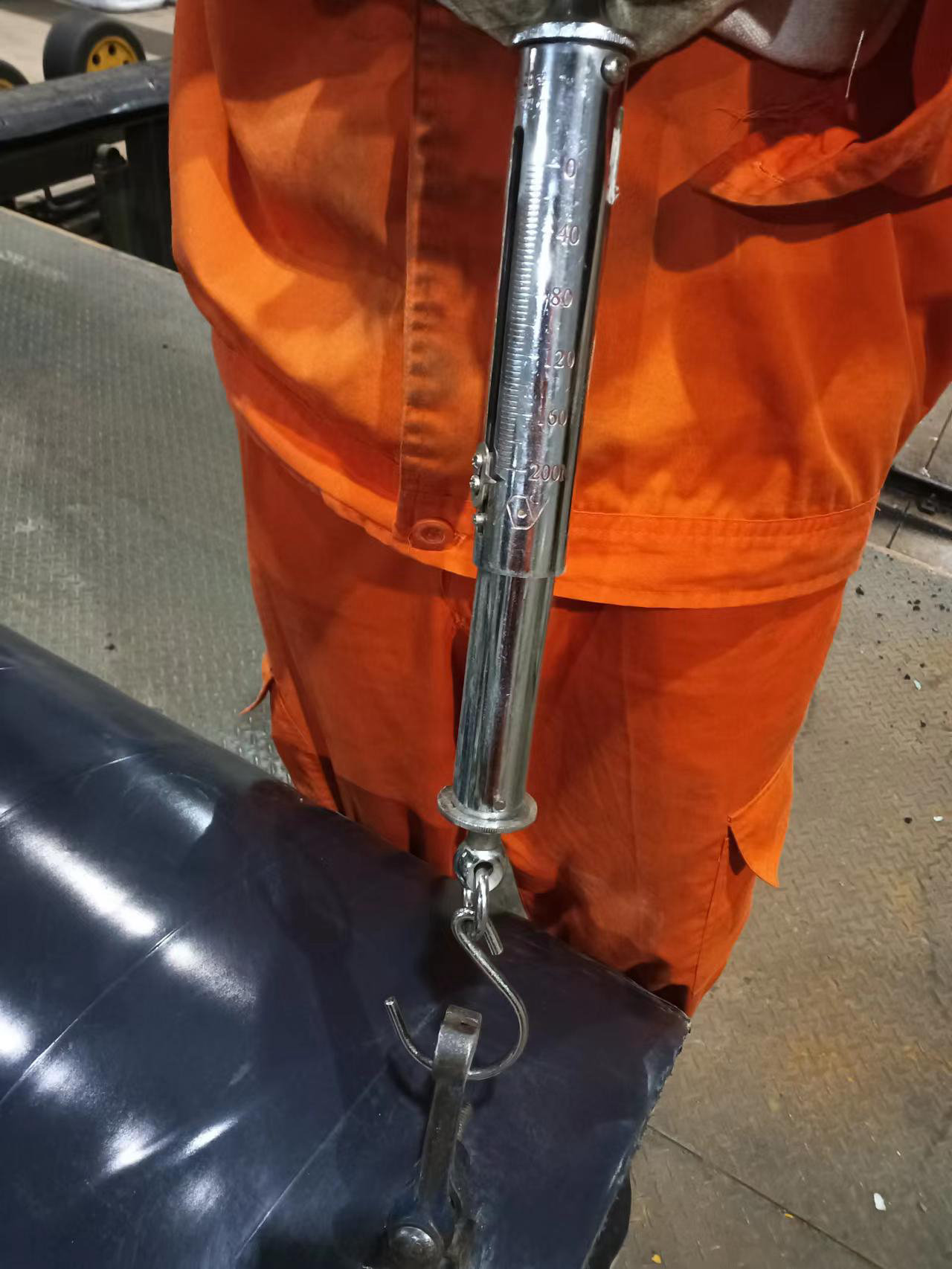

4、用測力計以10mm/min的速率垂直鋼管表面勻速拉起防腐層（如圖C.1所示）, 每隔6秒鐘讀取1次剝離力值。

將測定時記錄的力值除以防腐層剝離條的寬度, 即為剝離強度, 單位為牛頓每厘米（N/cm）。計算出所記錄的10個剝離強度的平均值作為測試結(jié)果。
熱縮帶試驗結(jié)果表象：熱收縮帶防腐層剝離強度測定結(jié)果表象可為內(nèi)聚破壞，界面破壞等表表象。界面破壞為不熱收縮帶剝離強度不合格表象。
